MICROBIT TRUI #100MAAKPROJECTEN (45)

Hier is de beschrijving hoe je zelf een aan de slag gaat met wearables en de micro:bit. Ik heb twee verschillende lampjes op een stukje vilt vast gemaakt met speciale geleide draad. De helft van de lampjes gaan rood en de andere helft doen wit, afhankelijk hoe ik mijn arm beweeg (versnelling sensor).

Je kunt hier de beschrijving downloaden.

Nodig:

  1. Trui
  2. Stoffen applicatie
  3. E-Textile kit
  4. Naald
  5. Vilt als achtergrond
  6. Band voor achterkant
  7. Schaar
  8. Krokodillenbek kabels
  9. Micro:bit
  10. Microbit powerboard
  11. Veiligheid spelden of drukknopjes
  12. Eventueel soldeerbout en tin

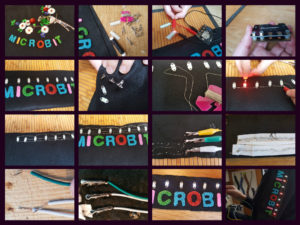

Aan de slag

  • Verzamel je materiaal
  • Test je lampjes met twee krokodillenbek kabels op GND en 3V
  • Zet je powerboard in elkaar
  • Leg je patroon op je vilt
  • Bevestig 3 bekjes aan uiteinde
  • Ik moet 3 lijnen maken
  • Alle lampjes moeten aan één kant aan de GND vast zitten
  • Andere kant van de witte lampjes moeten aan elkaar en naar P1
  • Andere kant van de rode lampjes moeten aan elkaar en naar P0
  • Start met de onderkant van alle lampje en zet dit aan de GND vast met het speciale geleide draad
  • Test het regelmatig uit met een krokodillenbek kabel
  • Bovenkant van alle witte lampjes ook verbinden
  • Zo ook met de rode lampjes
  • Zorg dat de draden elkaar niet raken
  • Hiervoor heb ik later alles opnieuw gedaan en op band vast gemaakt aan de achterkant
  • Als hij klaar is, programmeer je de code op de microbit
  • Je kunt eventueel de kabels solderen aan de bekjes
  • Bevestig als laatste nog drukknoopjes of veiligheids spelden

Hier kun je een filmpje zien van mijn trui.

De code voor de trui.
